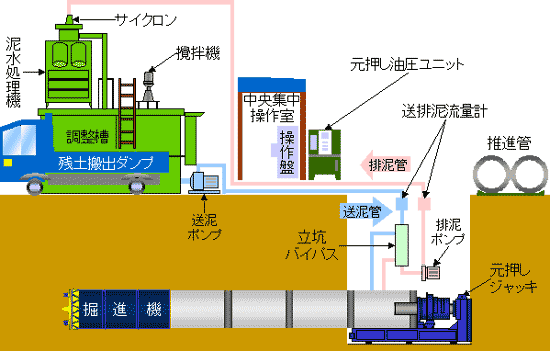

土質 礫含有率 N値 最大礫径 面板
A土質 粘性土 10以下 標準型
砂質土 10%以下 20mm
B土質 砂礫土 40%以下 呼び径の
1/4以下

対応型
C土質 粗石混り
砂礫
50%以下 呼び径の
1/3以下
D土質 硬質粘性土 10~50 標準型
(固結土用)

掘進機からみた可能最小曲線半径

呼び径(mm) 600 700
最小曲線
半径(m)
50
分割発進時は曲線造成できません。

立坑寸法

1.小型発進立坑(呼び径:400~700mm)の場合

小型発進立坑標準寸法
単位:mm
小型発進立坑(ケーシングの場合もある)
小型発進立坑標準寸法(片発進)
呼び径直径φD管芯高 H
400~5002,500600
600~7003,000800
小型発進立坑標準寸法(両発進)
呼び径直径φD管芯高 H
400~5003,000600
600~7003,000800
両発進の場合、止水器の取付が地山側となり作業性が悪くなるため、以上のように設定。

2.鋼矢板発進立坑の場合

鋼矢板発進立坑標準寸法  両発進の場合も同様とします
単位:mm
呼び径必要最小寸法(内寸法 B×L)管芯高 H
4002,500×5,200600
450
500
6003,100×6,000760
700

3.ライナープレート発進立坑の場合

ライナープレート発進立坑標準寸法  両発進の場合も同様とします
単位:mm
呼び径必要最小寸法(内寸法 B×L)管芯高 H
4003,000×5,200550
450
500
6003,600×6,400760
700

4.分割到達立坑の場合

到達立坑を最小径(呼び径1.2m、2号人孔)で選ばれる場合は、人孔の斜壁を撤去すること、止水器を地山側に取付作業スペースを確保することとします。

分割回収到達立坑標準寸法
単位:mm
呼び径直径φD管芯高 H
4001,500
(1,200)
575
4501,500605
500630
6002,200690
7002,200750
( )は、人孔到達の場合です。両到達および人孔到達の場合は別途検討が必要です。

5.鋼矢板到達立坑の場合

鋼矢板到達立坑寸法  両発進の場合も別途検討します
単位:mm
呼び径必要最小寸法(内寸法 B×L)管芯高 H
4001,800×3,400575
450605
5001,900×3,400630
6002,200×3,600690
7002,200×3,500750
